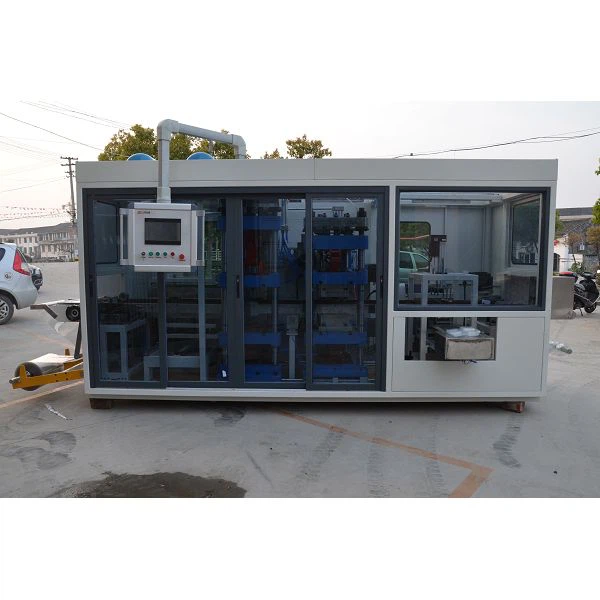

Stroj na tepelné tvarování krabic na vejce

Model: TTF-820A
Max.Tvářecí plocha: 820*650mm
Max. výška tváření: 140 mm
Max. tloušťka plechu (mm): 1,2 mm
Rychlost tváření (Max.): 30x/min
Napájení: AC 380V, 50Hz, tří-fázový, čtyř-vodičový
Použití: podnosy, nádoby, krabice, víka atd.
Základní komponenty: PLC, motor, ložisko, převodovka, motor, ozubené kolo, čerpadlo
Vhodný materiál: PP, PS, HIPS, PET, PVC, PLA atd.

Odeslat dotaz

Představení produktu

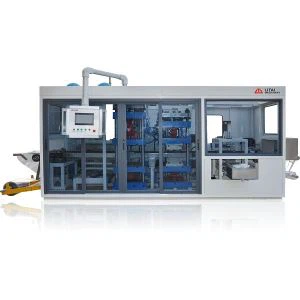

Stroj na tvarování za tepla řady TTF-820A je tváření, řezání a stohování v jedné lince. Je kompletně poháněn servomotorem, stabilní provoz, nízká hlučnost, vysoká účinnost, vhodný pro výrobu plastových táců, nádob, krabic, víček atd.

Princip činnosti stroje na tvarování za tepla:

Technologie tvarování plastů za tepla (blistrů) je technologie zpracování plastů, která zpracovává termoplastické desky (desky) na různé výrobky. Nejprve se plastová deska (deska) zahřeje do změklého stavu v ohřívací peci a poté se umístí do tvarovací formy a působením vnější síly (vakuum, přetlak nebo mechanická) se pevně přichytí k povrchu formy, aby se vytvořily detailní obrysy lícované plochy. Po ochlazení, tvarování, ořezávání a dalších procesech se získá požadovaný produkt.

Parametry produktu stroje na tepelné tvarování krabic na vejce:

Model	TTF-820AF	TTF-820A
Velikost formy (max.)	820*650 mm	820*650 mm
Hloubka tváření (max.)	140 mm	140 mm
Tloušťka plechu	0,2-1,6 mm
Rychlost tvarování (max.)	30x/min
Tlak vzduchu	0,6-0,8 mpa
Spotřeba vzduchu	4,2 m³/min	4,0 m³/min
Spotřeba vody	1.0m³/h	0.7m³/h
Šířka listu (max.)	850 mm	850 mm
Vhodný list	PP, PS, HIPS, PET, PVC, PLA atd.
Napájení	AC 380V, 50Hz, tří-fázový, čtyř-vodičový
Jmenovitý výkon	246 kW	199 kW
Topný výkon	171 kW	140 kW
Postup	Formování-děrování-řezání-stohování
Dimenze	L13000Š4300V2800mm	L11800Š4300V2800mm
Hmotnost	Cca 21,0T	Cca 16,5T

1. Pracovní stanice mají čtyř{0}}pilířovou strukturu. --mrudní stája přesnější.	2. Touch obrazovka, PLC a servomotor přijmout Značka Delta z Tchaj-wanu.

3. Podavač archů poháněný servomotorem.	4.Heatersadopts"Elstein" z Německa,vacuum izolační bavlna--save více energie.

5. Workingové stanice jsou plně řízenyServo motor.	6. Stohovací díl poháněný servomotorem.

UKÁZKOVÉ VÝKRESY

product-1-1

AUXILIÁRNÍ VYBAVENÍ
Púčel: Chladicí forma, pás a hydraulický systém při tváření, Chladivo: R22 Chladicí ventilátor: 0,18kw*2 Objem nádrže na vodu: 80L Jmenovitý výkon: 3,7 kw Napájení: 3PH-380V/50Hz Rozměry: D1250xŠ750xV1330 mm Hmotnost: cca 175 kg
Vzduch compressoršroub typu TK-3.6
Púčel: pro získání více vzduchu při tvarování Pracovní tlak: 0,8 mpa Průtok vzduchu: 3,6 m³/min Výkon motoru: 22kw Napájení: 3PH-380V/50Hz Rozměry: L1150xW900xH1350mm Hmotnost: cca 580kg
Vzduchová nádrž
Objem: 1,0 m³ Tlak: 0,8 MPa Designová teplota: 150 stupňů Celková výška: 2400 mm Vnitřní průměr: 800 mm Rozhraní pojistného ventilu: Rp11/2 Rozhraní vypouštěcího ventilu: R 1/2
